Code 93 条码

我们知道Code 39 条码的字元编码固定是由5条黑色线条(简称Bar),4条白色线条(简称Space),总共9条线所组成,而每一字元占了12等份(module),如下图为Code 39 条码"A"字元的编码所示

Code 39 条码编码结构占去相当大的印列空间,能记录的资料有限,因为印列出来的条码比较长,近距离式的条码扫描器读取不易,所以需要比较昂贵的长距离广角度的条码扫描器才能读取.


Code 93 条码.字元基本结构

为了改善Code 39 条码的缺点,因此Intermec公司于1982年开发出来Code 93 条码.下图为Code 93 条码的"A"字元编码结构

Code 93 条码的字元编码是由3条黑色线条(简称Bar),3条白色线条(简称Space),总共6条线所组成,而每一字元占了9等份(module) ,Code 93 条码的粗线条可以是最细线条的2倍,或3倍,或4倍,因此可以缩短条码列印长度.


Code 93 条码字元表

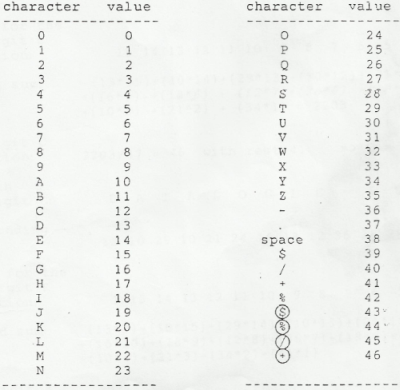

Code 93 条码的字元表现有10个数字,26个英文大写,7个特殊字元,4个检查字元,共46个字元,再加上起始与结束码"口"( start/stop code).

图一

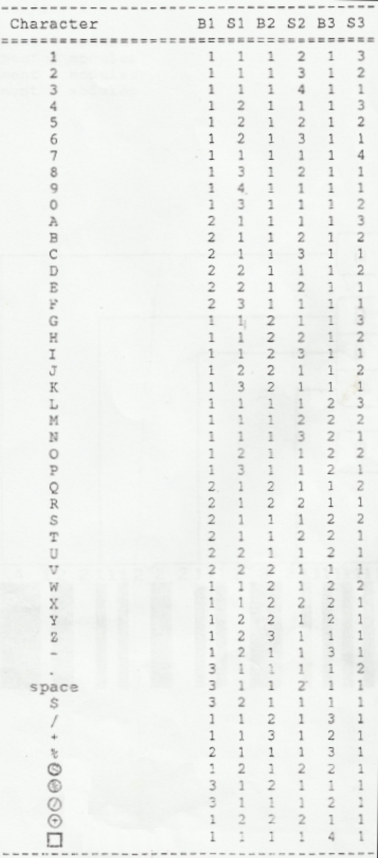

Code 93 条码编码方式

Bx代表Bar,Sx代表Space,举个实际例子说明,例如"A"字元编码为211113,B1的Bar为两倍粗,S3的Space为3倍粗,其余为1倍的细线条.

图二

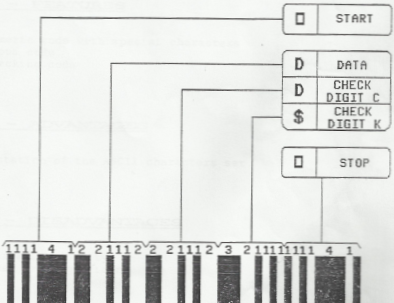

Code 93 条码基本架构,如下图所示

Code 93 条码的由"起始码START"开始.

在起始码后面跟着为"资料码".

然后为"检查码C",以及"检查码K".

最后为"结束码STOP"

起始码及结束码均为"口"字元111141,其中有一条最粗的Bar(B3位置)为最细Bar的4倍比.


Code 93 检查码

Code 93 条码里有2个检查码,以降低条码扫描器读取条码时的错误率.

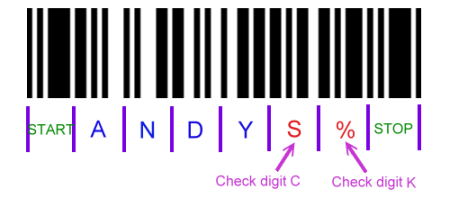

我们就以实际的条码来做说明,如下图Code 39 条码的资料码为"ANDY"为例计算出检查码C及检查码K

首先我们必须算出检查码C的值

步骤一.依据循环权重1-20,将资料组每一字元的权重相乘值加总起来,如上图Code 39条码为"ANDY",查图一字元值对照表,"A "字元值为10,"N"字元值为23,"D"字元值为13,"Y"字元值为34.

套入公式一.(10*4)+(23*3)+(13*2)+(34*1)=169

步骤二.然后再以总和169除以47, 169/47=3...余数为28,查得图一字元表对照表为"S"字元,则检查码C的值为"S".

步骤三.将"S"字元放在"ANDY"的最右边--->"ANDYS",一起计算检查码K值.

步骤四.依据循环权重1-15,将资料组(包括检查码C)每一字元的权重相乘值加总起来,

套入公式二."ANDYS"权重加总(10*5)+(23*4)+(13*3)+(34*2)+(28*1)=277

步骤五.最后再以总和237除以47, 277/47=5...余数为42,查得图一字元表对照表42值为"%"字元,则检查码K的值为"%".

我们再补充说明公式一Check digit C运算公式,若资料码有21个字元,则最左边乘数权重回到1,公式为SUM = (B21*1)+(B20*20)+ (B19*19)+(B18*18)+(B17*17)+(B16*16)+(B15*15)+(B14*14)+(B13*13)+(B12*12)+(B11 *11)+(B10*10)+(B9*9)+(B8*8)+(B7*7)+(B6*6)+(B5*5)+(B4*4)+(B3*3 )+(B2*2)+(B1*1).

而公式二Check digit K运算公式,若资料码有16个字元,则最左边乘数权重回到1,公式为SUM = (B16*1)+(B15*15)+(B14* 14)+(B13*13)+(B12*12)+(B11*11)+(B10*10)+(B9*9)+(B8*8)+(B7*7)+(B6*6) +(B5*5)+(B4*4)+(B3*3)+(B2*2)+(B1*1).


Code 93 条码.特性综合说明

1.Code 93 条码,其起始码/结束码为"",(其编码B1,S1,B2,S2,B3,S3=1,1,1,1 ,4,1)

2.资料字元数总共有46个,搭配”($)”,”(%)​​”,”(/)”,”(+)”,可扩展成Full ASCII Code 93 条码,字元数变成128个.

3.每一字元间没有间隙Gap,而是连续性字元排列.

4.检查码C(Check Digit C)由资料码乘数权数加总计算公式一而得.

5.检查码K(Check Digit)由资料码及检查码C乘数权数加总计算公式二而得.

6.Code 93 条码列印长度较Code 39短,条码读取机读取较容易.

7.Code 93 条码字元表与Code 39 条码相容.

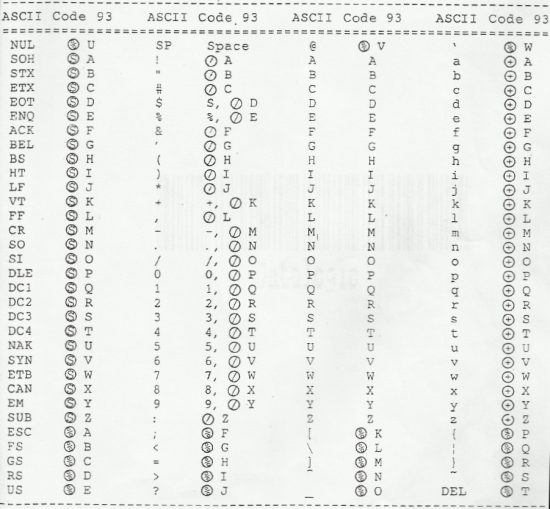

8.Full ASCII Code 93 条码字元表,如下图所示
